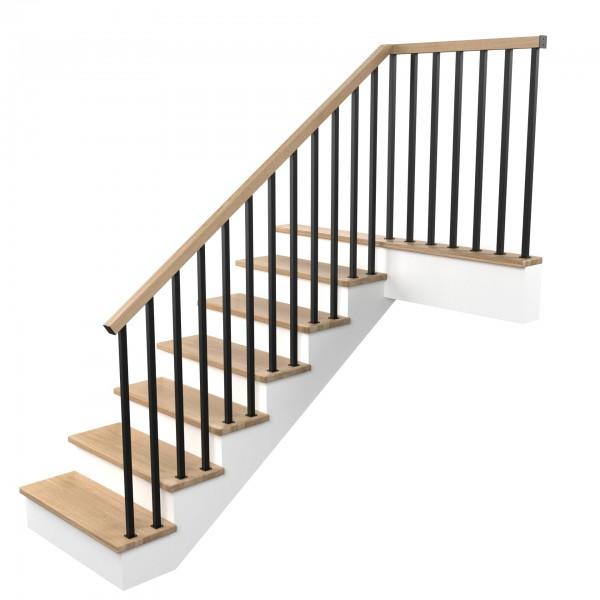

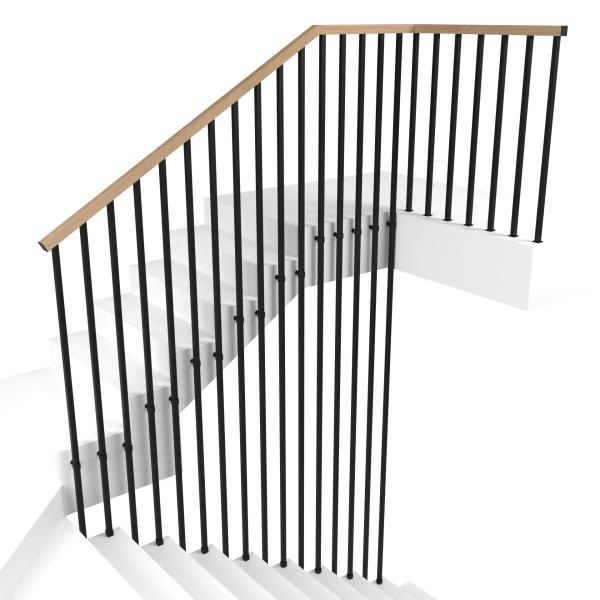

Produkt:	Baluster zur chemischen Verankerung
Farbe	RAL 9005/7016/9016 + Eiche laut der Farbenpalette
Modell	X25
Produktart	vertikal Treppengeländer Stahl & Holz
Länge Handlauf	100 - 300 cm inkl. Einsatz
Material	Holz, Stahl pulverbeschichtet
Finish	Stahl: RAL Feinstruktur / Holz: gebeizt u. lackiert
Höhe	1100 mm

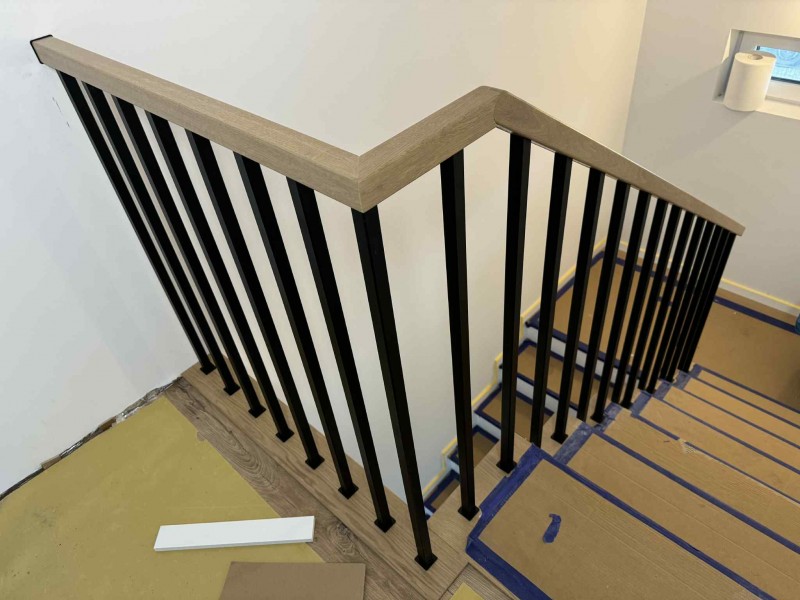

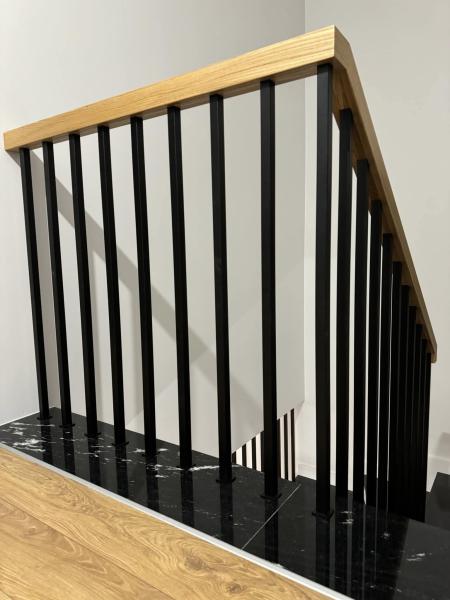

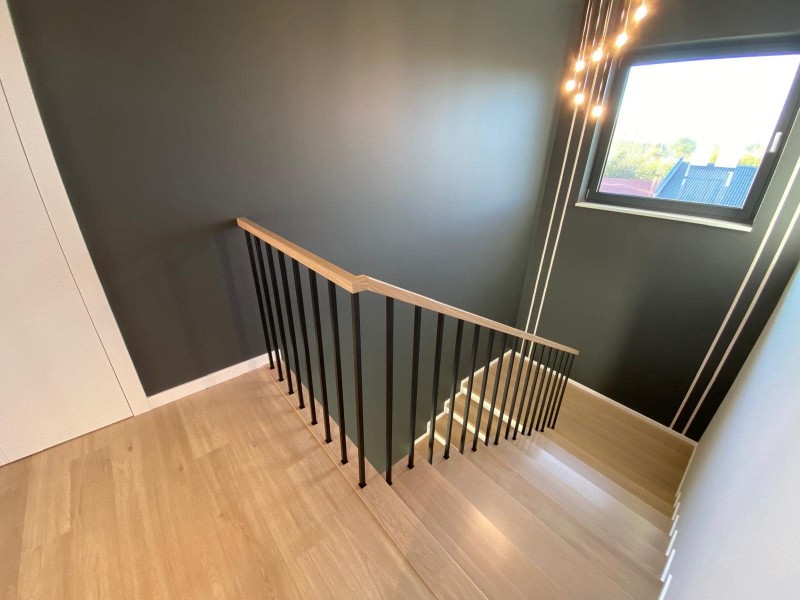

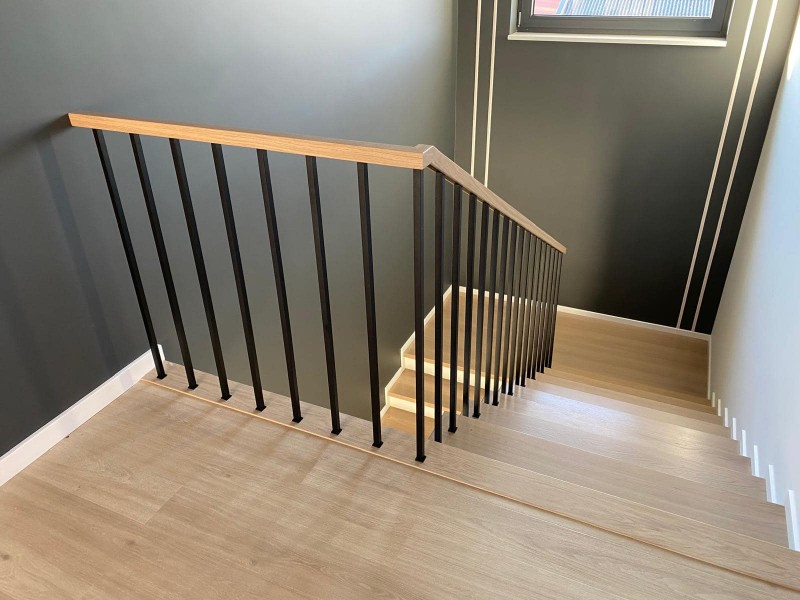

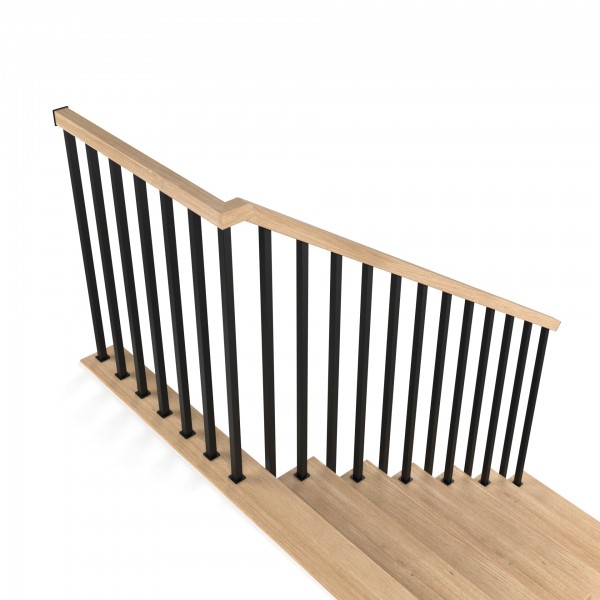

Balustergeländer Stahl Schwarz Eiche Vertikal Treppengeländer Holz Anthrazit RAL

Artikelbeschreibung

NEUHEIT!


VERTIKALES GELÄNDER

KONFIGURATOR

KOMPONENTEN:

1. BALUSTER ZUR CHEMISCHEN VERANKERUNG

• Material: Stahl
• Oberfläche: pulverbeschichtet RAL 9005 SCHWARZ, Feinstruktur, matt
• Abmessungen: 25 x 25 x 1100 mm
• inkl. Abdeckrosette
• inkl. Bodenanker M10 x 39 mm (Verankerungsteil Ø16x100mm) zur chemischen Verankerung im Betonboden - exkl. chemischen Anker

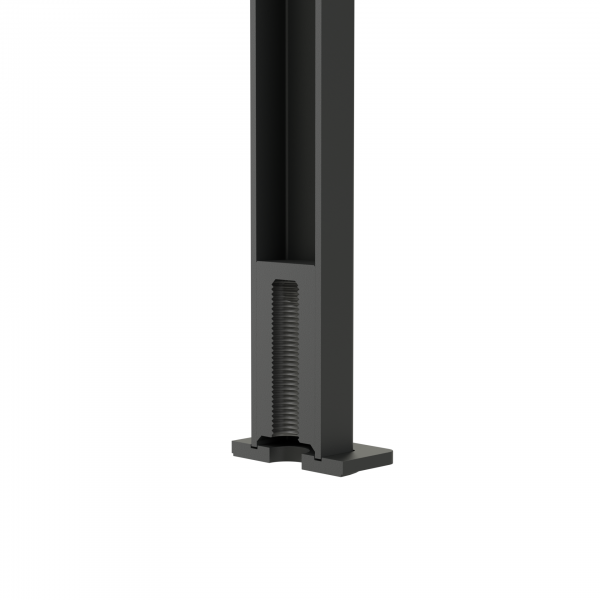

2. BALUSTER ZUR VERSCHRAUBUNG

• Material: Stahl
• Oberfläche: pulverbeschichtet RAL 9005 SCHWARZ, Feinstruktur, matt
• Abmessungen: 25 x 25 x 1100 mm
• inkl. Bodenplatte
• inkl. verschweißtes Innenbefestigungsgewinde M10
• exkl. Betonanker

3. HOLZHANDLAUF

• Material:  Eiche - natürliches Holz verleimt und gefräst + 1,0-1,5mm dünnes Brett/echtes Eichenholz als Fornir (keine 0,6mm Folie!)
• Oberfläche: unbehandelt / geölt / lackiert / gebeizt u. lackiert - auf Wunsch
• Querschnitt: 45 x 45 mm
• Einsatzquerschnitt: 25 x 22,5 mm
• Länge: 100 - 300 cm - Zwischenlängen sind auf Wunsch auch möglich

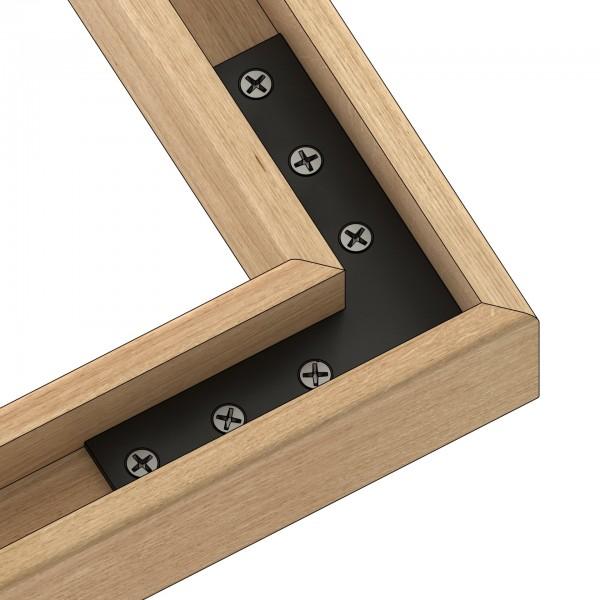

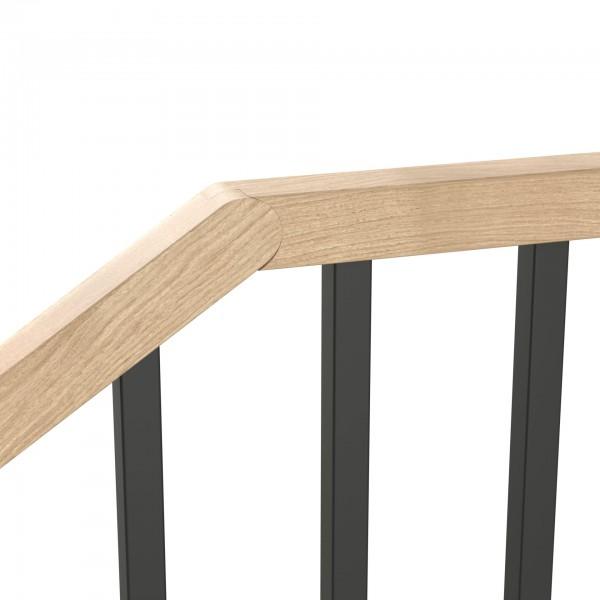

4. VERBINDER 90 GRAD FÜR HANDLAUF

• Material: pulverbeschichteter Stahl
• Befestigung: 4x20 mm gehärtete Schrauben

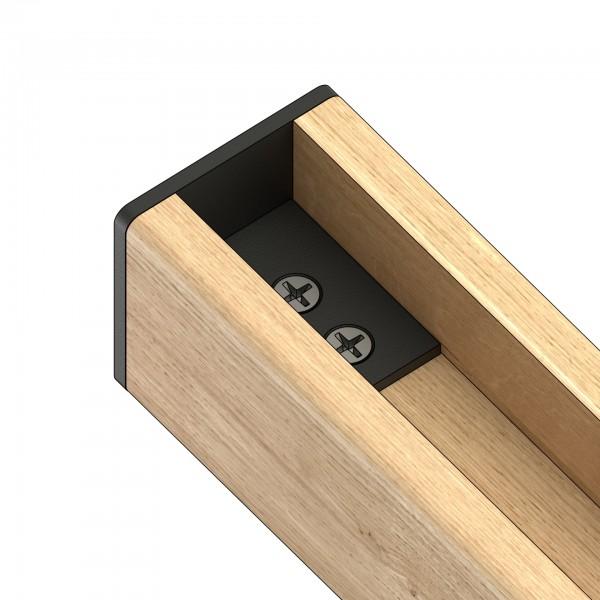

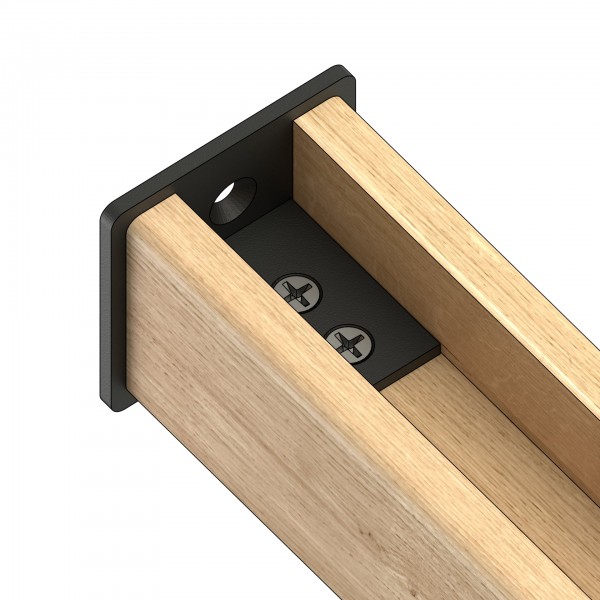

5. ENDKAPPE FÜR HANDLAUF

• Material: pulverbeschichteter Stahl
• Befestigung: 4x20 mm gehärtete Schrauben

6. WANDANKER FÜR HANDLAUF

• Material: pulverbeschichteter Stahl
• Befestigung: 4x20 mm gehärtete Schrauben

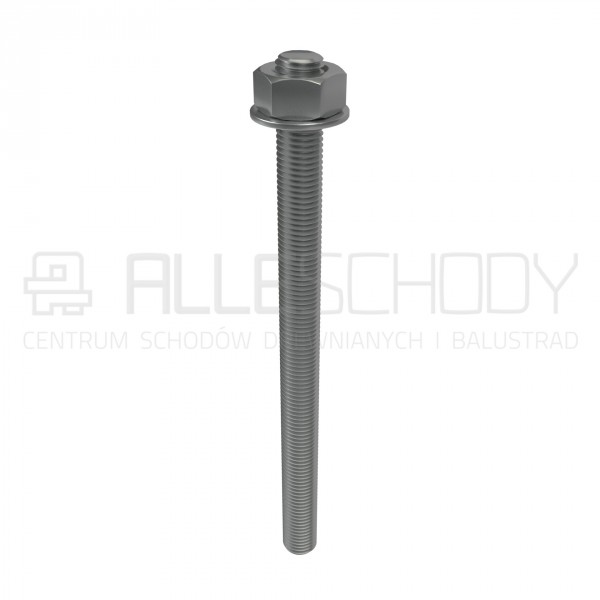

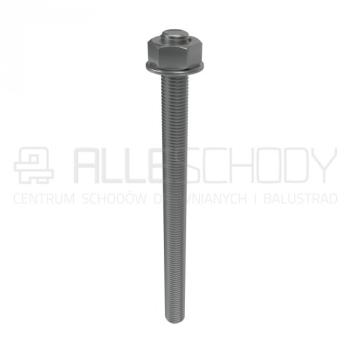

7. GEWINDESTIFT M10 x 120 mm

• Abmessungen: 10 x 120 mm
• Material: verzinkter Stahl

Das Satz enthält:
1 x M10 x 120 mm Bolzen
1 x Unterlegscheibe
1 x Mutter

8. BEFESTIGUNGSANKER ZUM HOLZBODEN

Das Set enthält:

1 x  Gewindestange/Schraube M10 x 57 mm
1 x Einschraubhülse mit M10-Innengewinde

Die Hülse in das Holz einbauen, den Stift in die Hülse einsetzen und anschließend den Baluster mit dem M10-Gewinde auf den Stift schrauben.

WICHTIGE HINWEISE!

Holzfarbe bitte nach dem Kauf mitteilen!

Farbenpalette in der Beschreibung unten verfügbar

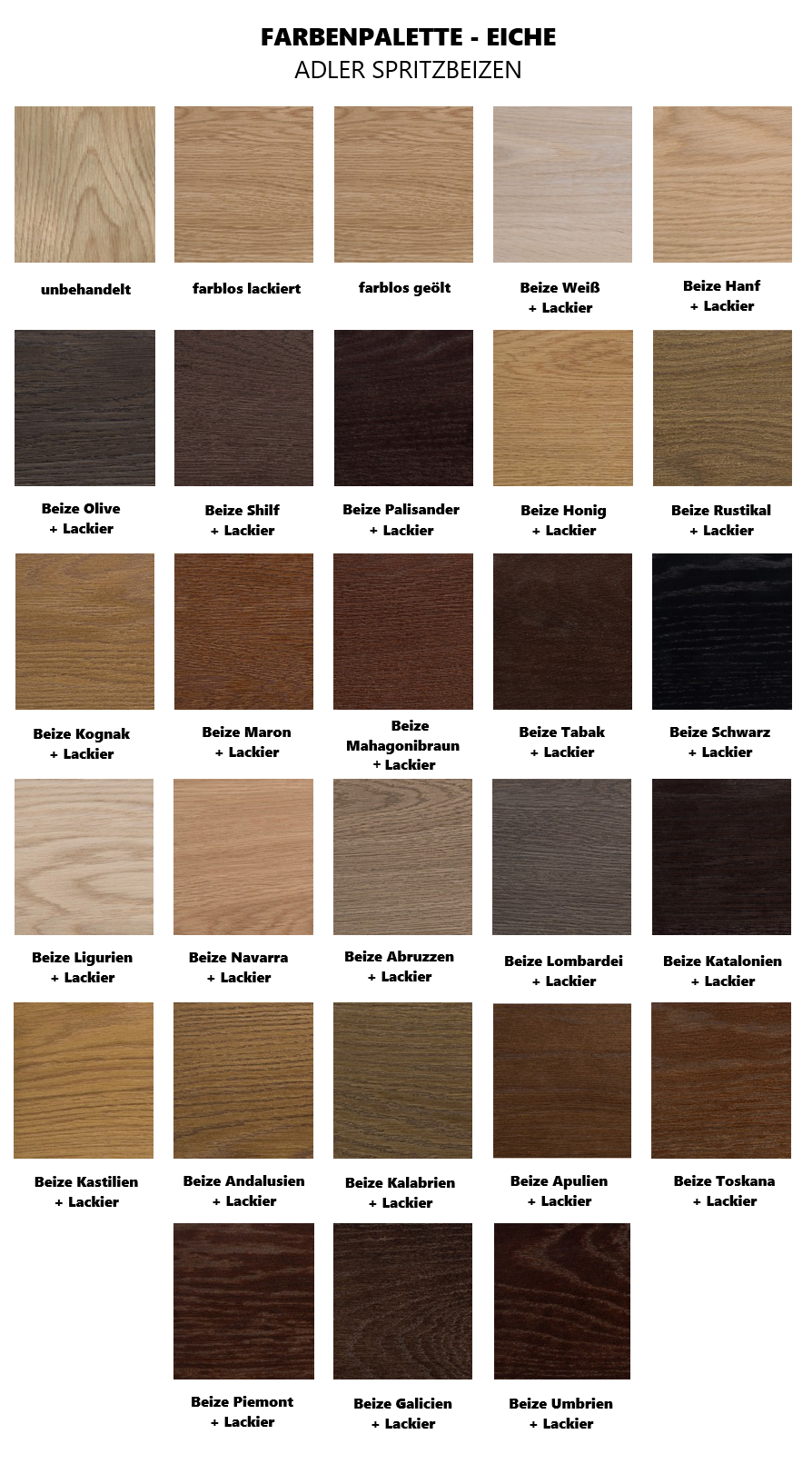

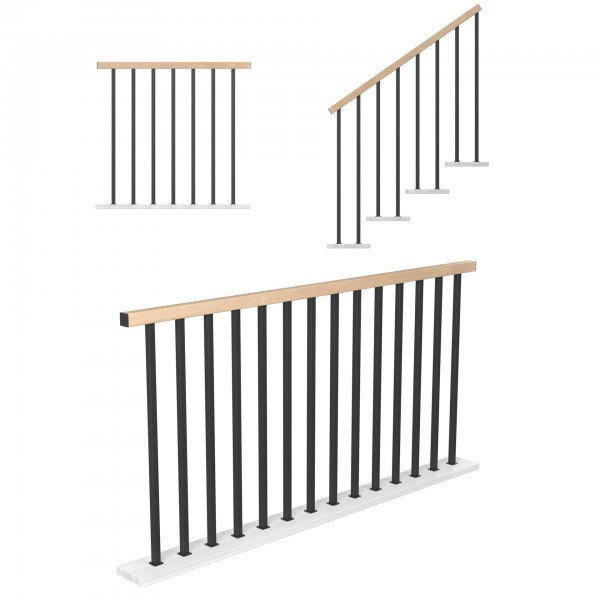

Der empfohlene Balusterabstand für ein gerades horizontales Geländer beträgt 1 Baluster pro 14,5 cm Geländerlänge, mit einem Abstand von 12 cm zwischen den Balustern.

Der empfohlene Balusterabstand für ein Treppengeländer beträgt 2 Baluster pro Treppenstufe oder einen maximalen Abstand von 12 cm zwischen den Balustern.

Damit der Baluster vertikal montiert werden kann, muss der Untergrund horizontal ausgeführt sein.

Die Stahlelemente können wir auf Wunsch auch in RAL 7016 Anthrazit oder in RAL9016 Weiß liefern.

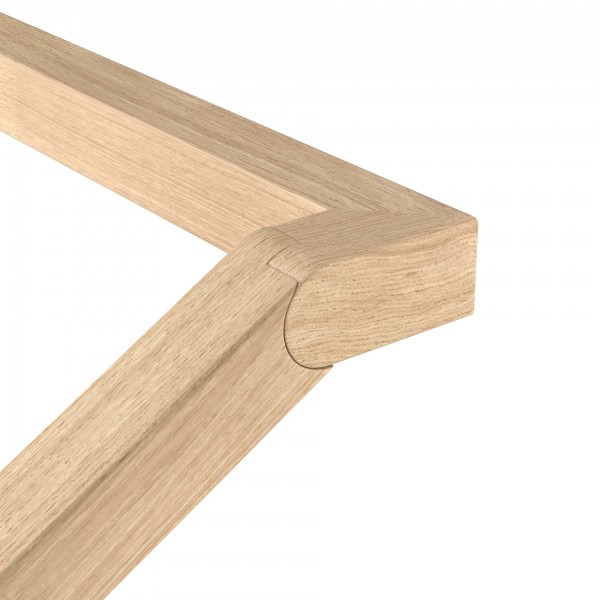

Im Angebot auch kompatibler Holzhandlauf mit Gelenk!

Im Angebot auch Gelenk-Handlauf 90 Grad!

Im Angebot auch kompatibles Harfengeländer in 3 RAL Farben!

 Die Farben der Photos können auf dem Bildschirm möglicherweise von den original Farben abweichen.

Artikel beobachten Frage stellen

MONTAGEANLEITUNG

Das X25-System überzeugt durch seine einfache Konstruktion und hohe Stabilität.

Die Anlage besteht aus drei Hauptkomponenten sowie einem Verankerungssystem:

1. Baluster

2. Handlauf mit Einsatz

3. Abdeckrosette / Positionierungsfuß

4. Stahlanker

5. Chemischer Verankerungsmörtel (exklusiv)

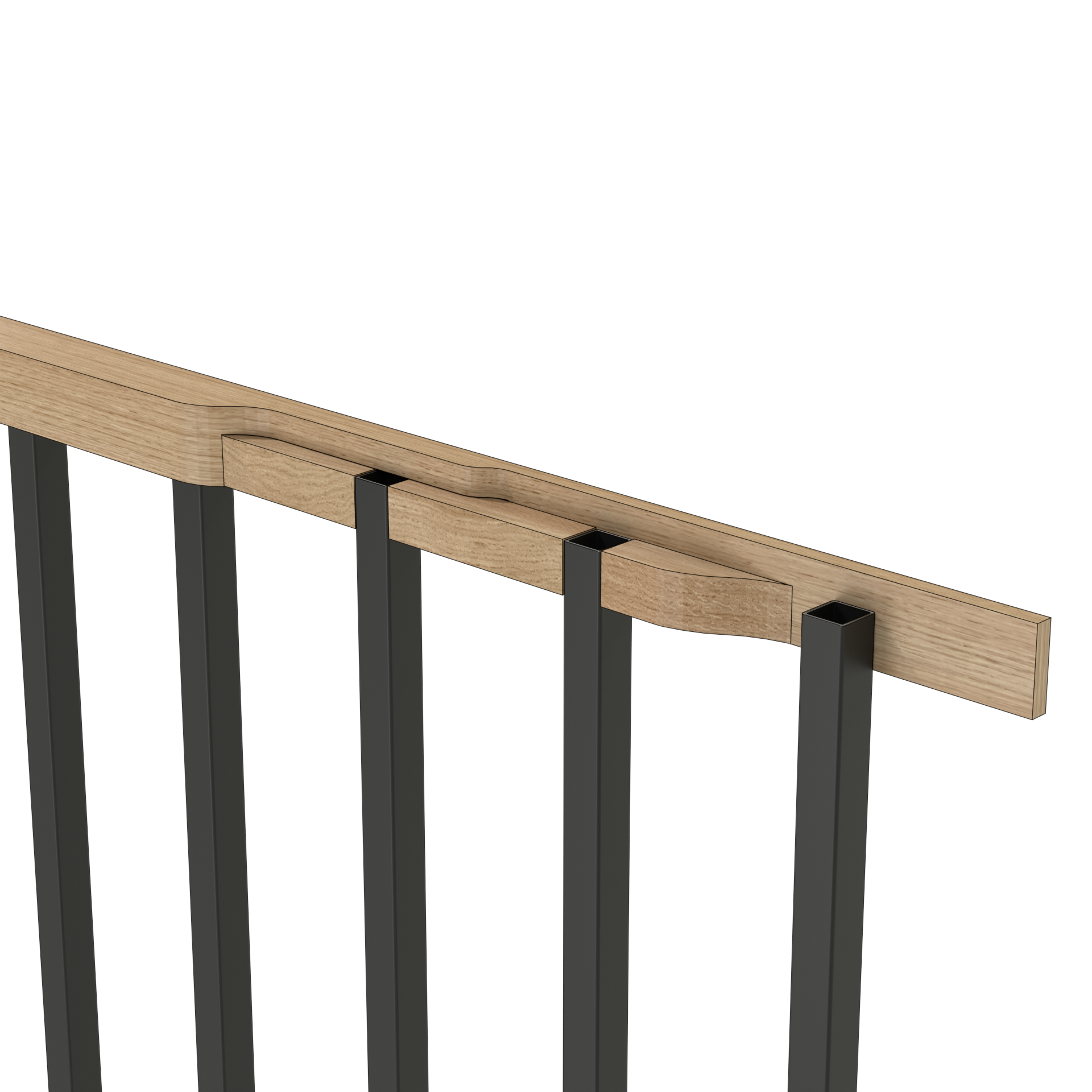

Die Montage des Handlaufs erfolgt, indem das U-förmige Handlaufprofil auf eine Reihe von Balustern aufgelegt wird, die zuvor in der richtigen Höhe und im passenden Winkel zugeschnitten wurden. Der verbleibende Kanal im Profil wird anschließend mit passgenauen Füllstücken ausgefüllt.

Zur Befestigung empfiehlt sich die Verwendung eines Montageklebers (exklusiv). Der Kleber sollte auf alle fünf Seiten der einzusetzenden Füllstücke bzw. auf alle fünf Flächen des zu verfüllenden Kanals aufgetragen werden.

Abb. 1. Querschnitt, der die Methode zur Montage des Handlaufs an den Balustradestäben einer horizontalen Balustrade zeigt.

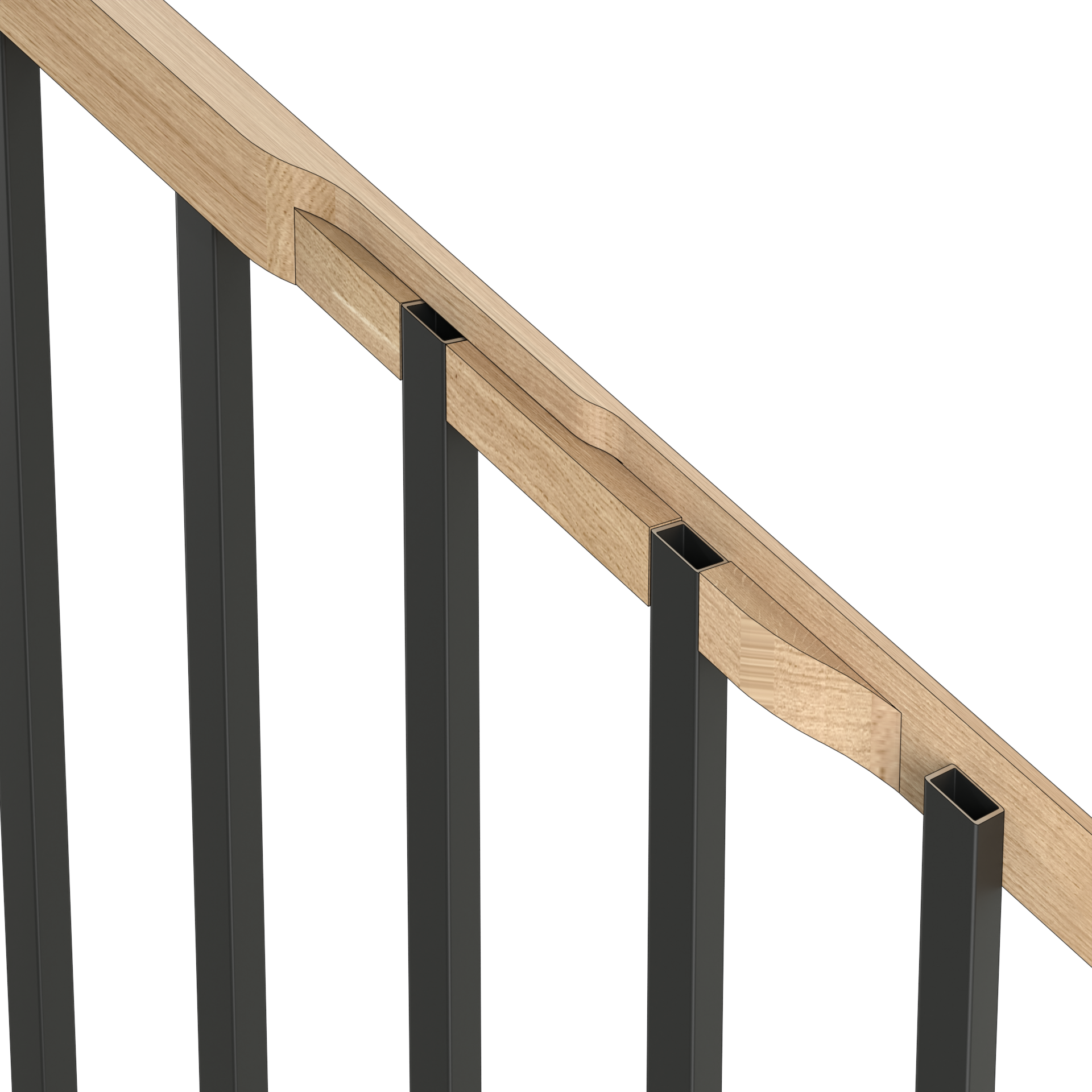

Abb. 2 Querschnitt, der die Montageart des Handlaufs an den Balustraden eines geneigten Treppengeländers zeigt (Balustraden im oberen Bereich schräg angeschnitten).

Das System umfasst zwei Balustertypen:

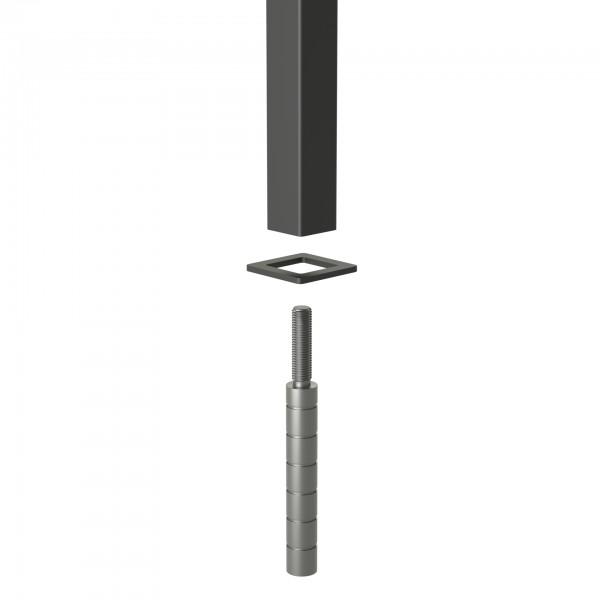

1. TR1 x 25 CH – Baluster mit Abdeckrosette und Stahlanker zur chemischen Verbindung mit dem Betonuntergrund. Die Abdeckrosette ist ein Gleitelement, das sich passgenau in den Balusterquerschnitt einfügt und optische Unebenheiten, die durch die Verankerung entstehen, kaschiert.
Die Stabilität wird durch die Verbindung des Schraubankers mit dem Betonuntergrund erreicht. Die Abdeckrosette beeinträchtigt die Stabilität des Balusters nicht.
Dieser Baluster eignet sich für alle Betonuntergründe und ermöglicht das Bohren in den Untergrund, auch wenn dieser nicht perfekt waagerecht ist.

Im Betonuntergrund muss ein Loch mit einem Durchmesser von 18–20 mm vorbereitet werden, in dem ein Stahlanker mit 16 mm Durchmesser mit Injektionsmörtel (exklusiv) chemisch verankert wird.

2. TR1 X25 GW Baluster– Balustrade mit Fixierfuß zum Aufschrauben auf das im Boden installierte M10-Gewinde. Bei der Montage wird der Fuß gegen die Balustrade gedrückt und dient als Stabilisator und Positionierer – seine sekundäre Funktion besteht darin, optische Mängel, die durch die Verankerung entstehen, zu kaschieren. Die Stabilität der Balustrade wird durch die feste Verschraubung mit dem Boden erreicht.

Diese Balustrade wird für Anwendungen empfohlen, bei denen eine chemische Verbindung nicht möglich ist. Eine gerade Balustrade auf diesen Balustern erfordert eine ebene und vollkommen horizontale Oberfläche, oder es sind aufwendige Bohrarbeiten für jeden Baluster einzeln erforderlich. Ein unebener Untergrund verhindert, dass die Balustrade senkrecht steht.Die häufigsten Anwendungen sind Holztreppen ohne Betonkonstruktion, vollkommen gerade Treppen und Steintreppen, bei denen das Bohren mit Durchmessern von 18–20 mm eine Herausforderung darstellt.

(Stift nicht im Lieferumfang enthalten)

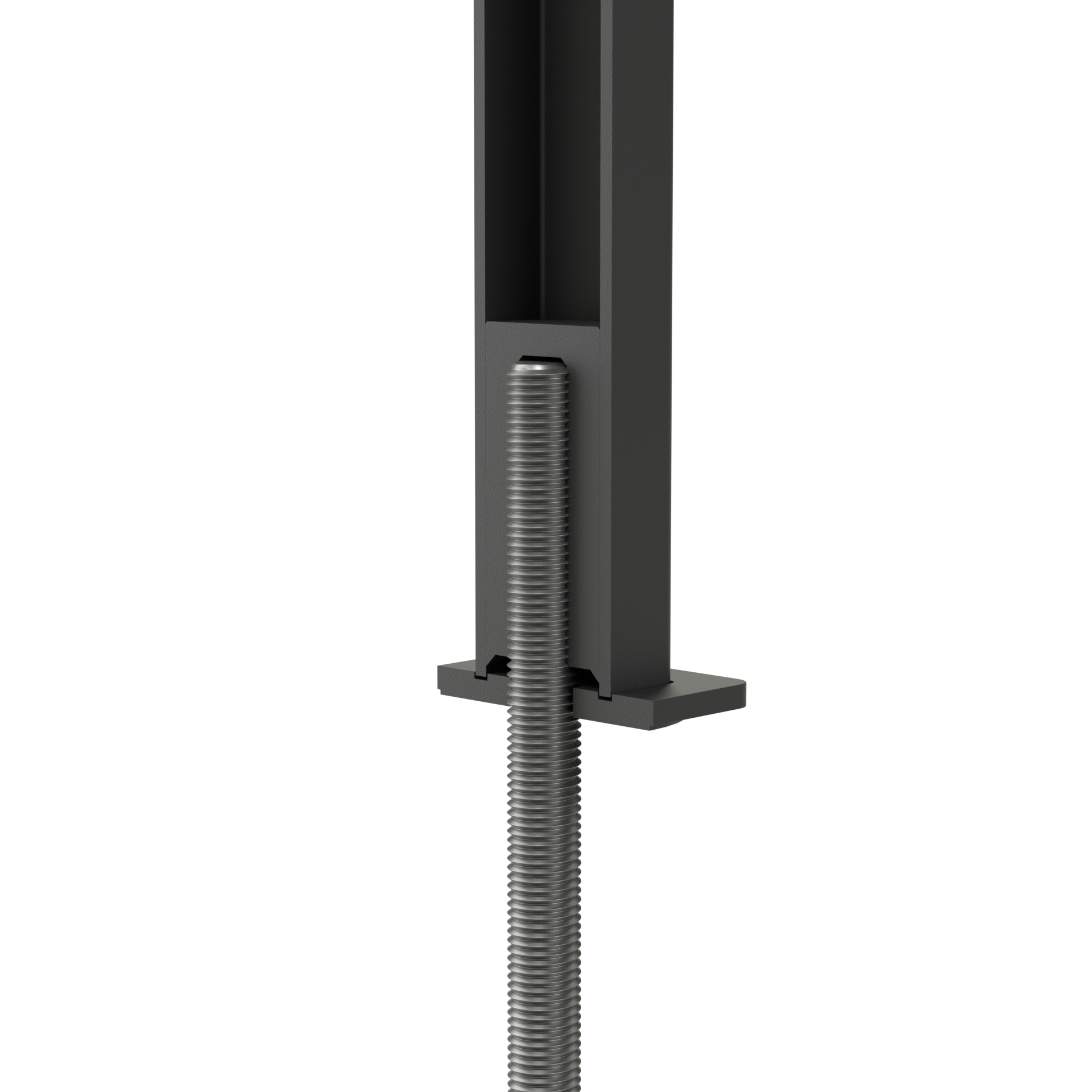

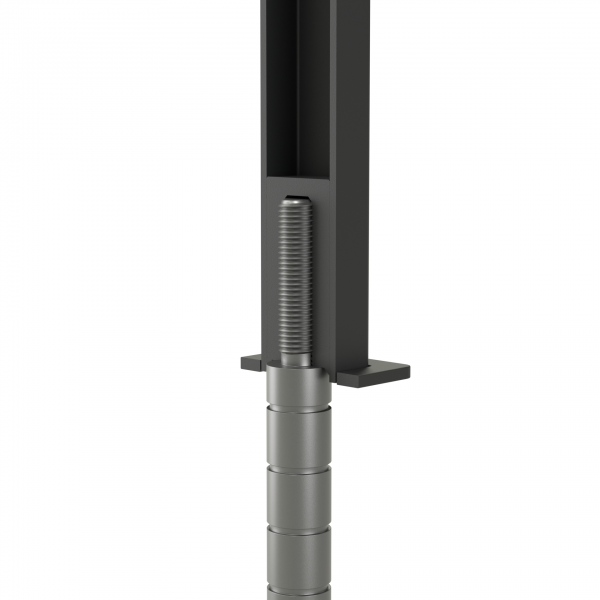

Abb. 3. Querschnitt des Balusters mit eingeschraubtem Stahlanker.

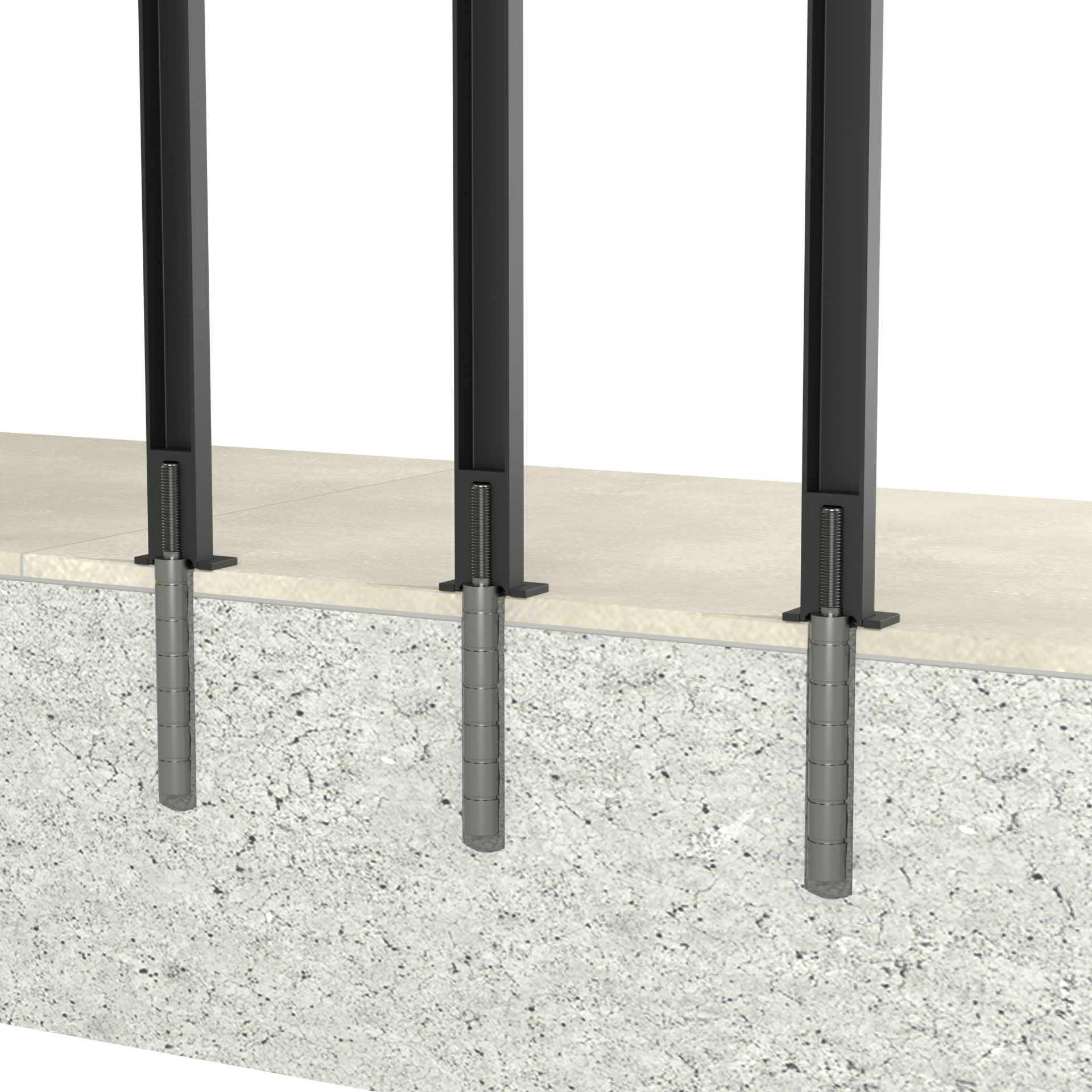

Abb. 4 Querschnitt, der die Methode der chemischen Verankerung in einem Betonuntergrund zeigt.

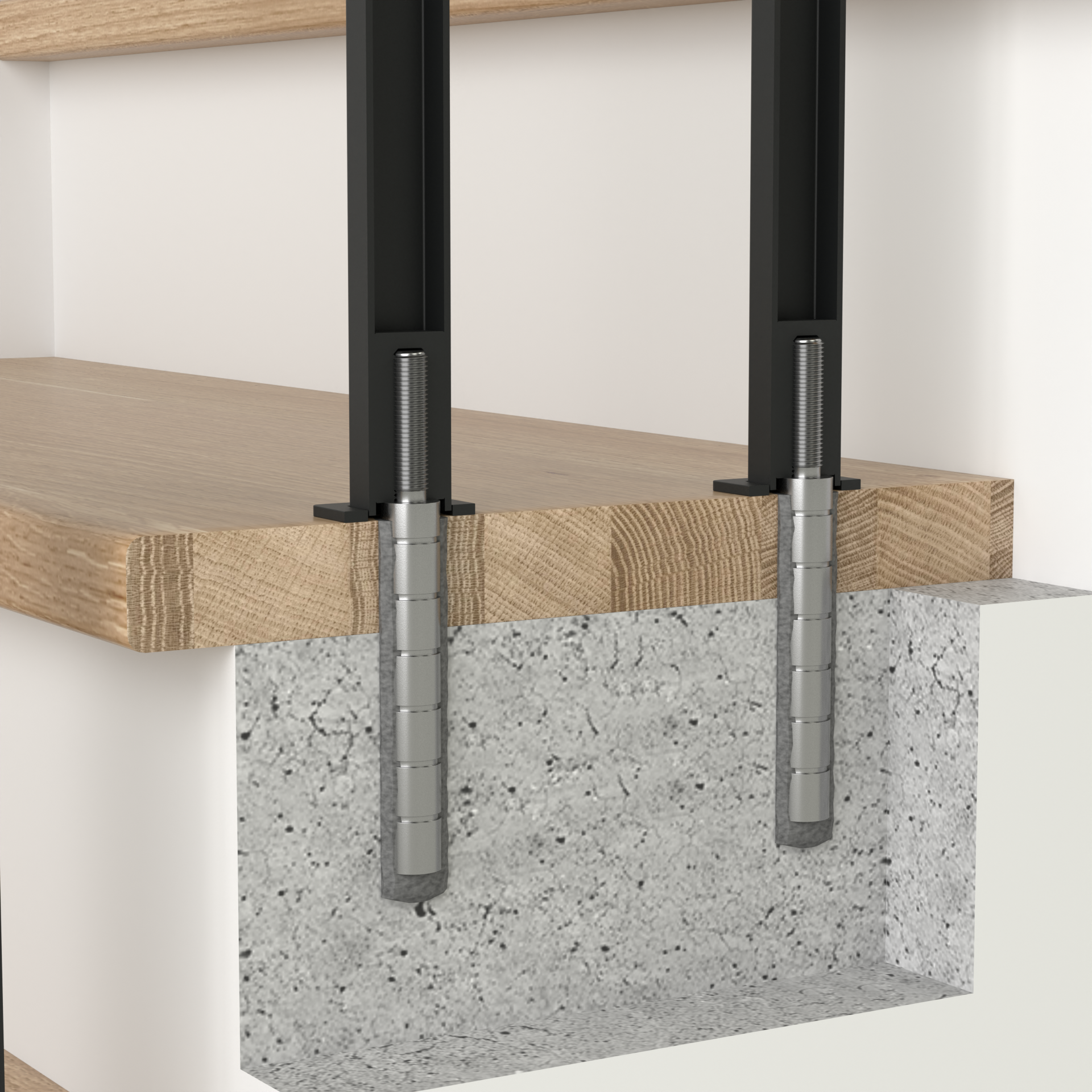

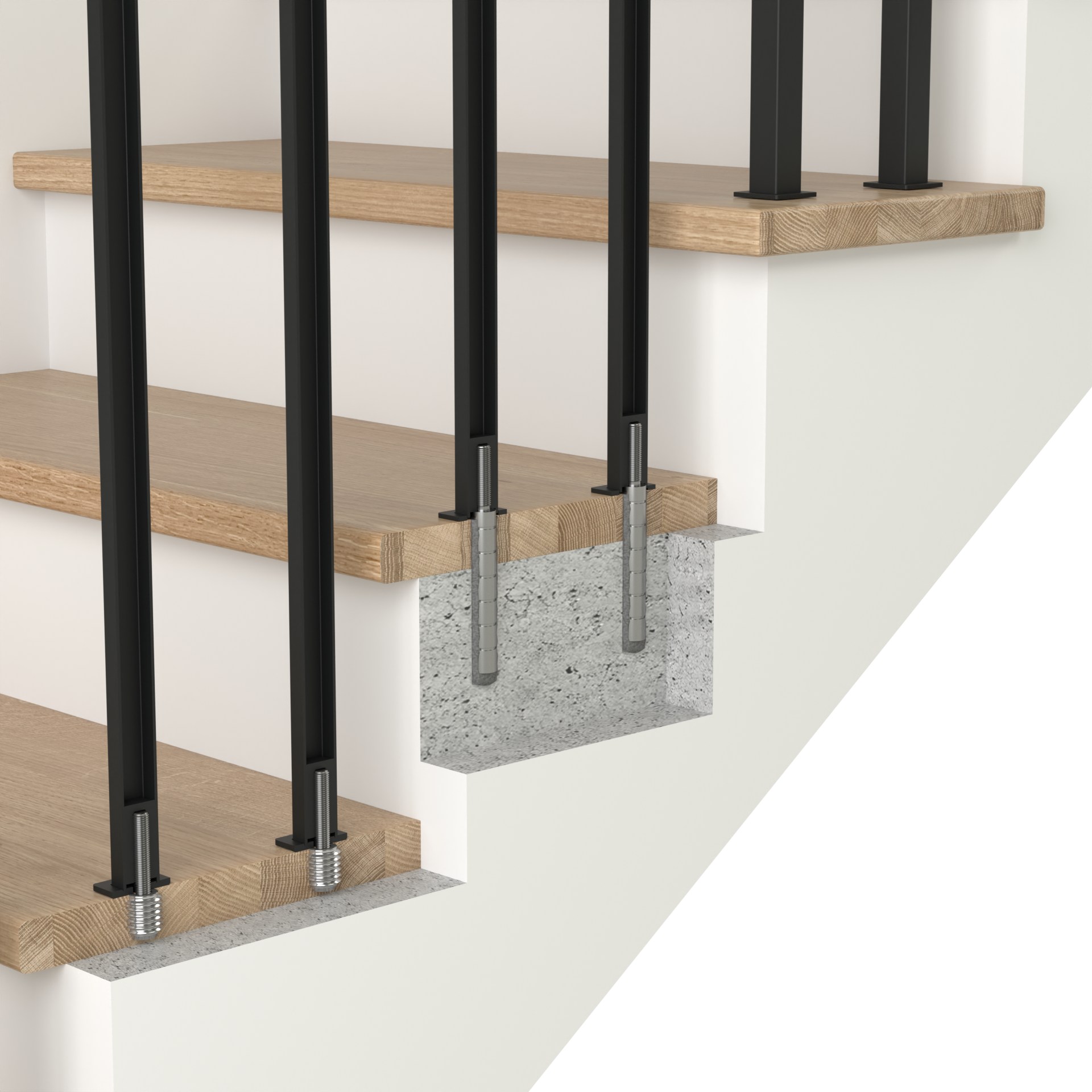

Abb. 4.1 Querschnitt, der die Methode der chemischen Verankerung in einem Betonuntergrund durch eine Holzstufe zeigt.

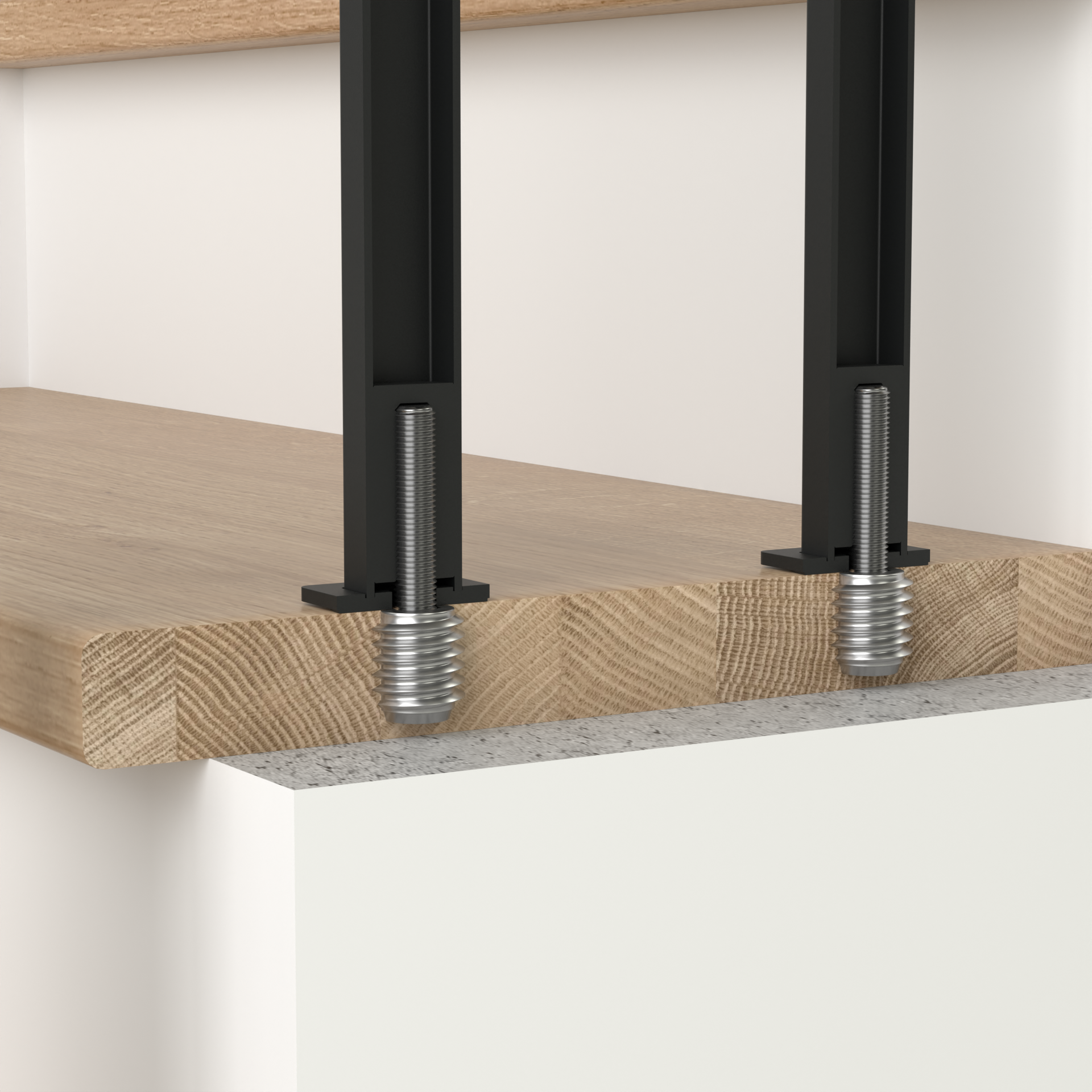

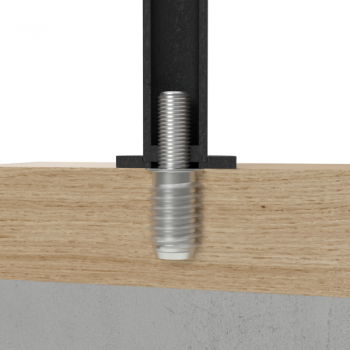

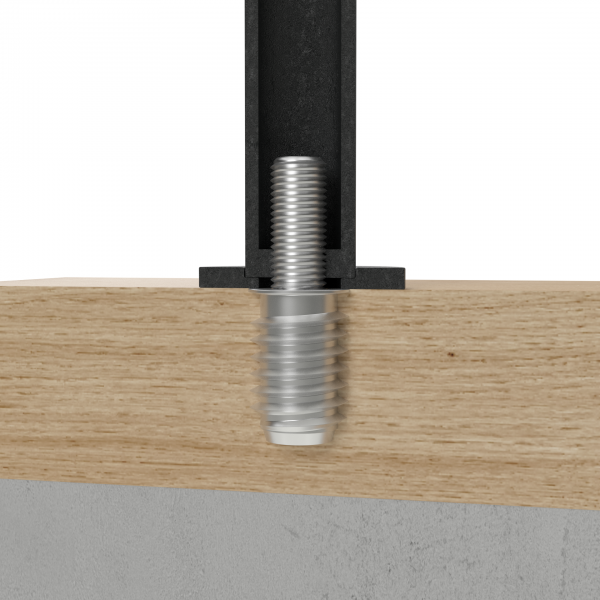

Abb. 5 Querschnitt eines Balusters, der mit dem Set ZM4 X25 (M10x25-Hülse + M10x60-Stift) an einer Holzstufe montiert ist.

Bei der Montage von Geländern müssen unbedingt die Bauvorschriften eingehalten werden, die von Land zu Land unterschiedlich sind.

Da für die Einhaltung der Bauherr verantwortlich ist, sind vor der Montage Informationen über die jeweiligen Landesbauordnungen beim zuständigen Bauamt bzw. Architekten einzuholen.

Unsere Geländersysteme sind ausschließlich für den privaten Gebrauch geeignet - es geht um Wohngebäude, bis zu zwei Wohnungen.

Die in den Varianten dargestellten Produkte sind Einzelbestandteile des Harfa-Systems. Der Kunde trägt die volle Verantwortung für die richtige Auswahl der notwendigen Elemente und deren korrekte Installation am Bestimmungsort.
Das Angebot gilt nicht für das gesamte fertige Geländersystem, sondern nur für dessen Einzelteile.
Der Verkäufer ist in keiner Weise dafür verantwortlich, was, wo und wie der Käufer sie zusammenbaut.
